水泥烘干机

（东达导读）：水泥烘干机是物料加热干燥装置，同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使水泥烘干机长度可成倍缩短，由于散热面大幅减少，以致热耗降低，而倍增的热交换面使热效大大提高。对不能触烟的物料，多筒式水泥烘干机在内外筒中分别提供内烟管和环形烟管，各烟管间用径向烟道沟通，同样高效节能。不难看出，对热料和冷介质而言，则本机成为套筒式回转冷却机。

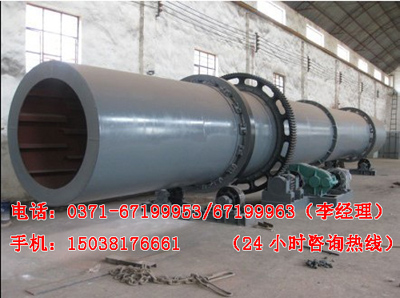

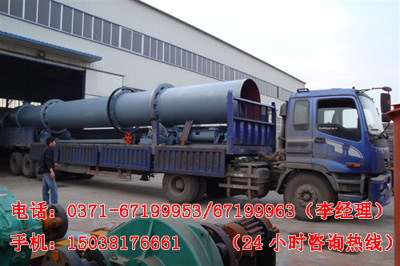

图左：水泥烘干机车间、图右：江西—南昌水泥烘干机发货现场。

一、水泥烘干机工作原理：

1.水泥烘干机，由二至五筒同轴套列，经径向支承等等彼此连成一体，架于托轮组和齿轮组上，由连接于机体的齿轮或其它传动系统接受外力使机体回转运动，物料由各筒内的螺旋叶片和间断螺旋扬料板输送和扬起。

2.外筒相连的集料箱下端下料，热气既可和物料混触共流，由集料箱上端排出，也可由筒体内的内烟管，环形烟管及外烟罩及沟通各烟管的径向烟管经排烟口排口。

3.其特征在于：内外筒体、同轴套列，由径向支承、联成一体，架于托轮组、传动组和齿轮组上，各筒内设有螺旋叶片、破碎装置和间断旋扬料板，内筒中有热烟管，各筒间有环形烟管，最外层有外烟罩及其排烟口，有效把水泥水分烘干处理。

二、水泥烘干机技术参数：
