节能烘干机
(东达导读):节能烘干机主要用于选矿、建材、冶金、化工、印刷等部门烘干一定湿度或粒度的物料。 节能烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用,广泛用于建材,冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。该机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。

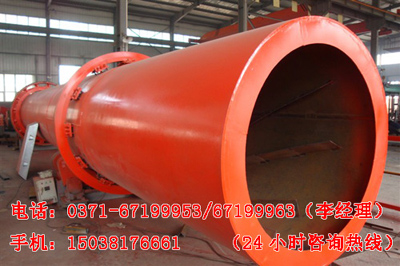

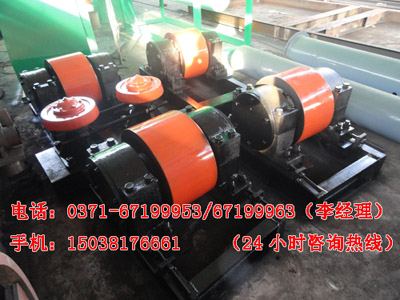

一、图左为节能干燥机成品、图右为节能烘干机托辊。
二、节能烘干机特点:
1、干燥机抗过载能力强,处理量大,燃料消耗少,干燥成本低;
2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,干燥 机出口温度低,热效率高;
3、可根据不同的物料性质改变运行参数,使物料在干燥机筒体内能够形成稳定的全断面料幕,质热交换更 为充分;
4、新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的 负荷;
5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、 粘性的适应性更强;
6、干燥机实现了“ 零水平推力” ,大大减少了挡托轮的磨损,筒体运转平稳可靠;
7、干燥机采用 “ 调心式托轮装置 ” ,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗;
8、可根据用户要求控制产品粒度和水分,干燥煤泥时产品水分可达 8% 以下,粒度可控制在 8mm 以下。
三、节能烘干机技术参数:
型号\项目
|
筒体内径 (M)
|
筒体长度 (M)
|
电机功率(kw)
|
筒体转速(r/min)
|
外形尺寸(长×宽×高)(参考)
|
|
φ1×8m
|
1.0
|
8
|
5.5
|
3-6
|
8×1.9×2.1
|
|
φ1×10m
|
10
|
10×1.9×2.1
|
||||
φ1.2×10m
|
1.2
|
10
|
10×1.9×2.1
|
|||
7.5
|
||||||
φ1.2×12m
|
12
|
12×1.9×2.1
|
||||
φ1.5×12m
|
1.5
|
12
|
15
|
12×2.6×2.8
|
||
φ1.5×14m
|
14
|
14×2.6×2.8
|
||||
φ1.8×14m
|
1.8
|
14
|
14×3.0×3.0
|
|||
18.5
|
||||||
φ1.8×18m
|
18
|
22
|
18×3.0×3.0
|
|||
φ2×18m
|
2.0
|
18
|
22
|
18×3.2×3.2
|
||
φ2.2×18m
|
2.2
|
18
|
30
|
18×4.0×3.8
|
||
φ2.2×20m
|
20
|
20×4.0×3.8
|
||||
φ2.4×18m
|
2.4
|
18
|
18×4.0×3.8
|
|||
φ2.4×20m
|
20
|
37
|
20×3.6×3.6
|
|||
φ2.8×14m
|
2.8
|
14
|
75
|
14×4.6×4.6
|
||
φ2.8×18m
|
18
|
18×4.6×4.6
|
||||
φ3×20m
|
3.0
|
20
|
110
|
20×5.0×5.0
|
||
φ3.2×18m
|
3.2
|
18
|
132
|
18×8.0×7.0
|
||
φ3.2×20m
|
20
|
20×8.0×7.0
|
