平面设计回转烘干机扬料板的装置

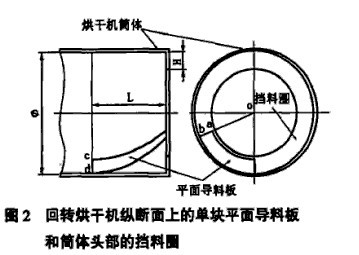

这里我们以下图2给出的参数为列，介绍回转烘干机平面导料板的设计方法和步骤。

回转烘干机筒体公称直径（内径）为φ、挡料圈高度为H、导料段长度为L。则可以按如下步骤设计平面导料板。

第一步骤：求导料角a

导料板与烘干机筒体轴线的夹角叫导料角，记为a。由图2可知：
a=arctan(φ/2L)，度

第二步骤：求椭圆的长短半轴

平面导料板与烘干机筒体形成的大椭圆
短半轴：ob=φ/2，mm
长半轴：od=ob/sina，mm
平面导料板另一侧形成的小椭圆
短半轴：oa=φ/2-H+△，mm
长半轴：oc=oa/sina，mm

△是导料板上沿与烘干机挡圈的高度差（mm），按工艺要求选定。

第三步骤：绘出两个同心椭圆

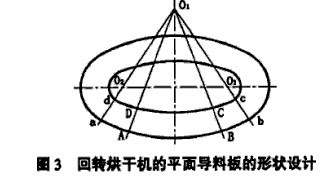

根据以上尺寸，按“四心圆法”画出大、小两个同心椭圆（图3），其中O1、O2、O3、O4（O4图中省略）是构成大椭圆的四段圆弧的圆心（图中未变出与同心的构成小椭圆的四段圆弧的圆心）。

连接O1O3并将其延长分别与大、小椭圆相交于b、c两点，同理可以得到a、d两点。显然，ab之间的椭圆圆弧具有完全相等的曲率半径，cd之间的椭圆圆弧曲率半径也完全相同。或者，换句话说，ab之间的椭圆和cd之间的椭圆分别于图2中 b、a两点处的曲率半径相同。

第四步骤：在同心椭圆上载取平面导料板

在cd之间截取CD，CD之间的直线距离等于所要求的导料板长度，延长O1D交大椭圆于A，延长O1C交大椭圆于B，则ABCD这个由量段椭圆和量段直线构成的扇形，就是索要设计的平面导料板。不难证明，cd之间的距离总是大于大椭圆短半轴长度，因而总可以满足设计导料板的长度要求。

第五步骤：要根据工艺要求选定制作平面导料板的钢板种类与厚度。
