东达机械为大家图文讲解网带烘干机特点

1、东达机械告诉大家带式烘干机传动结构特点：

网带式烘干机的输送机构由电机10通过链条12带动驱动轮13驱动链轮带动链条15运动，不锈钢网带固定在链条内侧的链板上同时运动，网带与网带由弹簧钢丝串联，形成一个网带间的联结轴，由于网带连接在内链板上，因此整个输送网带不受拉力。

2、下面由我们东达机械设计的卸料装置为防形浮动结构，看似简单，实为巧妙，它能较好地将物料卸下并送至皮带输送机。

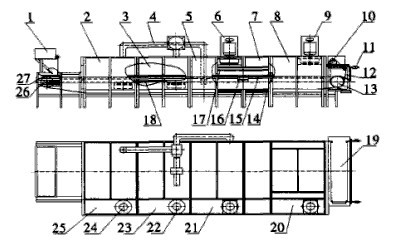

带式烘干机的结构简图如下显示：

1、喂料装置 2、第1烘干室 3、第2烘干室 4、风道 5、第3烘干室 6、9、22、24风机 7、过渡室 8、冷却室 10、电机减速机（调速电机） 11、平衡锤 12、传动链条 13、驱动链轮 14、保温层 15、链条输送带（见下图） 16、道轨 17、18、热交换室 26、从动链轮 27、料仓底板

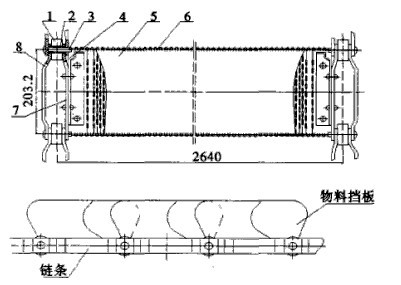

带式烘干机中的输送带结构如下图所显示：

1、链板滚子 2、轴套 3、销轴 4、物料挡板 5、输送网带（不锈钢孔板制成） 6、弹簧钢丝穿条 7、内链板 8、外链板

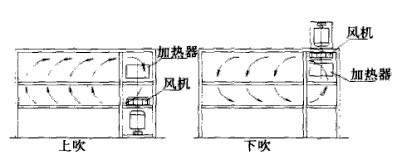

带式烘干机烘干室空气气流方向示意图如下：

3、网带与内链板之间装有挡板，挡板固定在内链板上，随着链板一起运动，物料装在左右挡板之间，因此不至于流散。我们在设计中选用了电磁调速电机，可以比较好地调节物料运动的速度，还可以适应其他物料的速度要求。

4、我们设计的进蒸汽的阀门是可调的，烘干机的烘干室内装有测温计，温度直接传输到电脑中，由电脑控制蒸汽阀门，所以热换器的温度可以非常好地控制，从而保证了送至烘干室的热空气温度。
