为辽宁用户设计秸秆烘干机设备方案

东达烘干机制造厂家 2011-12-11

一、秸秆烘干机“蒸(尾)气”配套方案:
王经理您好,根据您的需求利用尾气进行秸秆干燥,按照您的要求如下:
原料品种:玉米秸秆
干燥机产量:4吨/小时(干基)
湿原料含水:45-50%
干原料含水:8-10%
热源温度:350℃
热风量:根据干燥需要
以上您的要求,可以满足您的需求,下面为您介绍整体的方案。
二、蒸汽加热管式回转筒干燥器
1、根据您上面的需求,水分、产量需要配套使用机体内经为2.2x18米的蒸汽加热管式回转圆筒干燥机,按照HG/T3914-2006标准,适用于石化及有关高密度聚乙烯、聚丙烯、对苯二甲酸、玉米酒精糟等含湿物料的干燥,也适应于类似的粉末状、颗粒状、片状、膏糊状无粘性物料的干燥。
2、回转圆筒干燥机被干燥物料状态参数分为三段:物料预热段、干燥第一段和干燥第二阶段。

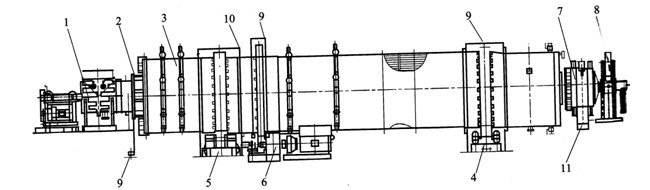

秸秆烘干机

1、进料部分(包括螺旋进料机及支架); 2、进料密封(包括进料端轴承、密封垫料);
3、机体部分(包括筒体、滚圈、大齿圈、锤击器);
4、自由端托轮部分(包括托轮轴、托轮轴承、底座);
5、固定端拖挡轮部分(包括拖轮部分的拖轮、拖轮轴、轴承座、托轮轴承,挡轮部分的挡轮、挡轮轴、挡轮轴承及底座等);
6、传动装置(包括电机、减速机、联轴器、小齿轮、底座);
7、汽室及出料部分(包括气室、加热管、出料端轴承、密封垫料及出料箱);
8、螺旋接头及吊架部分;
9、滚圈罩部分;
10、润滑系统(包括干油泵、过滤器、给油器、润滑管线)。
11、随机仪表和电器。
三、秸秆烘干机已知条件及设计方案:

被干燥物料
秸秆块状或末状
生产能力
4吨/h
物料粒径
1-50mm
物料堆积密度
1.75吨/m³
物料进口含水率
ω1=45-50%(湿基)
物料出口含水率
ω2<7-13%(湿基)可以调节
物料入口温度
350℃
物料出口温度
100℃
加热介质
空气、尾气、废气
流向
顺流

王经理,以上是我们基本上给您做的秸秆烘干机的方案,您可以先初步了解下,等您订下来的时候,我们公司必须去人看到你们的现场后,才可以给您设计烘干机现场,以及接口尾气装置,希望我们可以长期合作!

本公司免费派人安装、调试烘干机地基及场地设计!如您有什么疑问,我们及时取得联系,本公司可为广大用户设计各种烘干机的方案!


为辽宁用户设计秸秆烘干机设备方案资料仅供参考,文章来源:www.hgj8.com,转载请注明出处。
